Hệ thống màn hình LED trong nhà KARA P2.5 (Indoor)

Thông tin chung

• Tên sản phẩm: Hệ thống màn hình LED trong nhà P2.5

• Thương hiệu Module LED: KARA

• Xuất xứ: Trung Quốc

• Kích thước màn hình: 5.44 m × 2.88 m

• Diện tích hiển thị: 15.67 m²

• Số lượng module: 306 module (17 × 18)

• Tổng số điểm ảnh: 2.506.752 Pixels

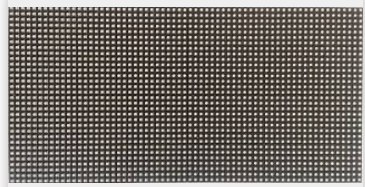

1. Module LED P2.5 Indoor

Thương hiệu: KARA
Xuất xứ: Trung Quốc

Thông số kỹ thuật

• Kích thước Module: 320 × 160 mm

• Khoảng cách điểm ảnh (Pixel Pitch): 2.5 mm (H × V)

• Mật độ điểm ảnh: 160.000 dots/m²

• Loại bóng LED: SMD2020

• Cấu hình LED: 1R1G1B

• Độ phân giải Module: 128 (W) × 64 (H) Pixels

• Phương pháp quét: 1/32 Scan dòng điện không đổi

• Độ sáng: ≥ 600 Nits

• Độ tương phản: 3000:1

• Góc nhìn: 140° (Ngang), 140° (Dọc)

• Khoảng cách quan sát tối ưu: ≥ 2.5 m

• Thang độ xám: 12–16 Bits (Red, Green, Blue)

• Hiển thị màu sắc: 16.7 triệu màu

• Điện áp hoạt động: AC 110V–220V, 50–60Hz

• Tần số khung hình: 50–75Hz

• Tốc độ làm mới (Refresh Rate): ≥3840Hz

• Hệ thống điều khiển hỗ trợ: NovaStar, Linsn, Colorlight...

• Chuẩn tín hiệu đầu vào: Composite Video, S-Video, DVI, HDMI, SDI, HD-SDI

• Nhiệt độ bảo quản: -40°C đến +85°C

• Nhiệt độ hoạt động: -20°C đến +50°C

• Độ ẩm hoạt động: 10%–90% RH

• Tuổi thọ: 100.000 giờ

• Thời gian trung bình không lỗi (MTBF): ≥10.000 giờ

• Cấp bảo vệ: IP34

• Độ phẳng màn hình: ≤1 mm

• Khoảng cách điều khiển:

  • CAT5: 100 m

  • Cáp quang đa mode: 500 m

  • Cáp quang đơn mode: 15 km

2. Card nhận màn hình LED

Tên thiết bị: Card nhận tín hiệu MRV412-N

Thương hiệu: NovaStar
Xuất xứ: Trung Quốc

Thông số kỹ thuật

• Độ phân giải tải tối đa:

  • 512 × 512 @60Hz (IC điều khiển PWM, nguồn video 8 Bit)

  • 512 × 384 @60Hz (IC điều khiển thông thường, nguồn video 8 Bit)

• Điện áp đầu vào: DC 3.8V – 5.5V

• Dòng điện định mức: 0.5A

3. Bộ nguồn màn hình LED

Model: A-300AFE-5

Thương hiệu: CZCL

Xuất xứ: Trung Quốc

Thông số kỹ thuật

• Công suất: 300W

• Điện áp đầu vào: 180–264VAC

• Điện áp đầu ra: 5VDC

• Nhiệt độ làm việc: -25°C đến +70°C

• Chế độ bảo vệ:

  • Ngắn mạch

  • Quá tải

• Hiệu suất cao, hoạt động ổn định lâu dài


4. Bộ xử lý hình ảnh LED

Model: VC6

Thương hiệu: NovaStar

Xuất xứ: Trung Quốc

Thông số kỹ thuật

• Khả năng tải tối đa: Khoảng 3.9 triệu điểm ảnh

• Kích thước hiển thị tối đa (W × H): 10.240 × 8.192 Pixels

• Đầu vào hình ảnh:

  • 02 × HDMI 1.3

  • 01 × DVI (HDMI 1.3)

  • 01 × 3G-SDI (Tùy chọn)

• Đầu vào âm thanh: Audio 3.5 mm

• Đầu ra hình ảnh:

  • 06 × Gigabit Ethernet

  • 01 × HDMI 1.3 Monitoring/Video

• Giao tiếp điều khiển:

  • LAN

  • USB Type-B

  • USB Type-A (Hỗ trợ Cascade cấu hình)

• Công suất tiêu thụ: 28W

• Nguồn điện: AC100–240V, 50/60Hz

5. Hệ khung màn hình LED

Xuất xứ: Việt Nam

Bao gồm

• Hệ khung thép chịu lực.

• Vật tư phụ phục vụ lắp đặt.

• Phụ kiện liên kết, gá đỡ.

• Hệ thống dây nguồn và dây tín hiệu theo tiêu chuẩn kỹ thuật.

6. Dịch vụ lắp đặt và chuyển giao

Xuất xứ: Việt Nam

Bao gồm

• Khảo sát hiện trường.

• Thi công lắp đặt hoàn chỉnh hệ thống.

• Cấu hình hệ thống điều khiển.

• Hiệu chỉnh màu sắc và hình ảnh.

• Kiểm tra, chạy thử trước khi bàn giao.

• Hướng dẫn sử dụng và chuyển giao công nghệ.

• Bảo hành, bảo trì theo tiêu chuẩn của nhà sản xuất.
